Comment calculer la capacité haute tension d'un système électrique complexe ?

Comment calculer la capacité haute tension d’un système électrique complexe ?

Dans le domaine de l'électrotechnique, gérer des systèmes électriques complexes et calculer avec précision leur capacité haute tension est une tâche cruciale. En tant que fournisseur de capacité haute tension, nous comprenons l'importance de ce processus et nous nous engageons à fournir des produits et des solutions de haute qualité pour répondre aux divers besoins de nos clients.

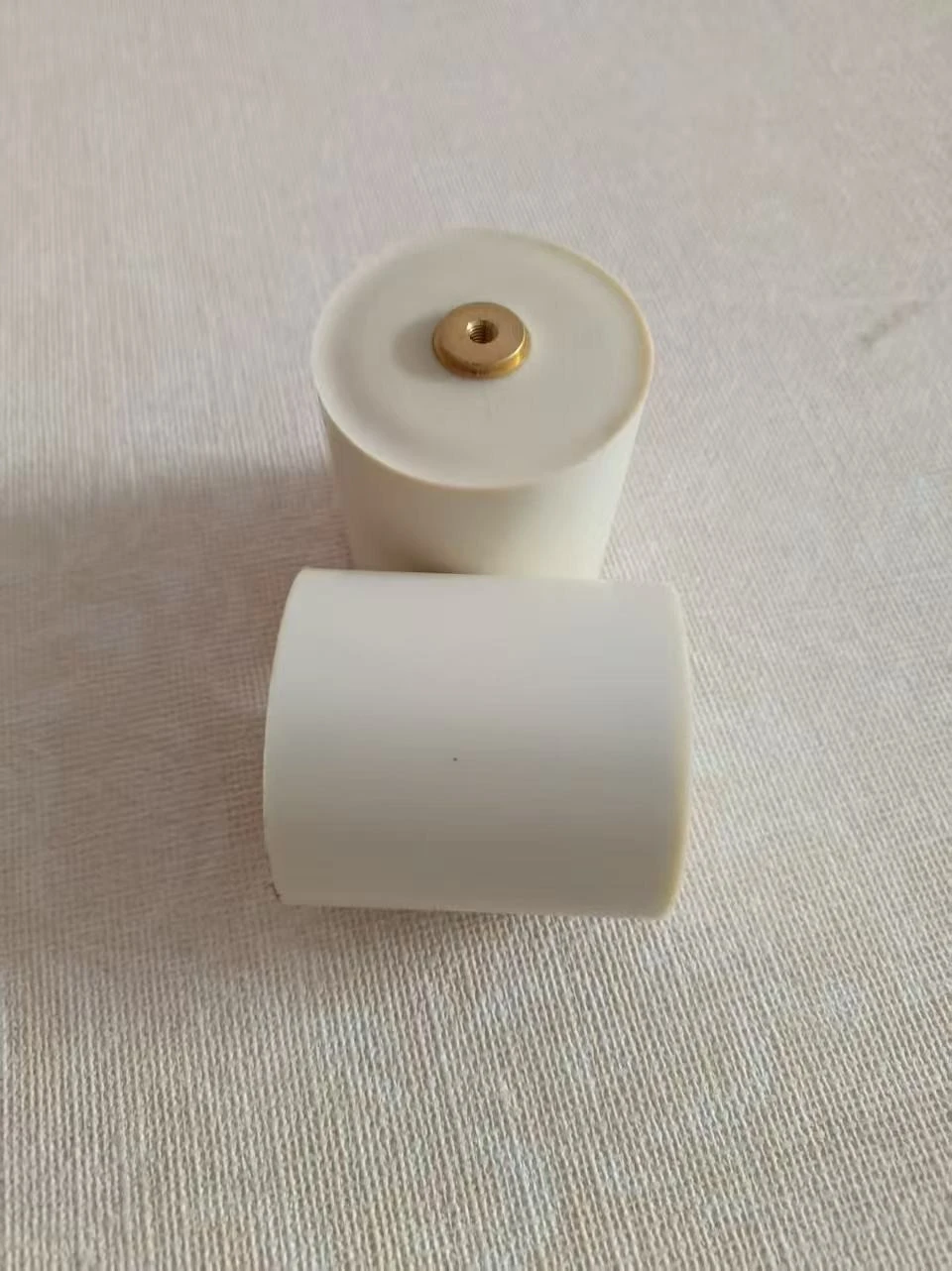

High Voltage High Capacity Capacitors manufacturers High-voltage Voltage Multiplier Ceramic Capacitor manufacturers

Comprendre les bases de la capacité haute tension

Avant d'aborder les méthodes de calcul, il est essentiel de comprendre ce que signifie la capacité haute tension. La capacité haute tension fait référence à la capacité d'un système électrique à gérer des niveaux de haute tension sans subir de pannes ou de dysfonctionnements. Dans un système électrique complexe, cette capacité est influencée par divers facteurs, notamment le type de composants utilisés, la configuration du circuit et les conditions environnementales.

Les condensateurs jouent un rôle essentiel dans les systèmes haute tension. Ils sont utilisés pour le stockage d'énergie, la correction du facteur de puissance et le couplage. Par exemple,Condensateurs haute tension haute capacitésont conçus pour stocker de grandes quantités d'énergie à haute tension, ce qui les rend adaptés à des applications telles que les systèmes d'alimentation pulsée et les alimentations haute tension.Condensateur de couplage haute tensionest utilisé pour coupler des signaux CA entre différentes parties d'un circuit tout en bloquant les composants CC.Condensateur céramique multiplicateur de tension haute tensionest souvent utilisé dans les circuits multiplicateurs de tension pour générer des sorties haute tension à partir d'une entrée basse tension.

Facteurs affectant la capacité haute tension

Évaluations des composants: Les valeurs nominales des composants individuels tels que les condensateurs, les résistances et les inductances sont critiques. Par exemple, la tension nominale d'un condensateur indique la tension maximale qu'il peut supporter sans tomber en panne. Si un condensateur fonctionne au-delà de sa tension nominale, il peut tomber en panne, entraînant des dysfonctionnements du système.
Configuration des circuits: La manière dont les composants sont connectés dans un circuit peut affecter considérablement la capacité haute tension. Les connexions en série et en parallèle des condensateurs, par exemple, ont des effets différents sur la capacité globale et la capacité de gestion de la tension. Dans une connexion en série, la capacité totale diminue, mais la tension nominale augmente. Dans une connexion parallèle, la capacité totale augmente, tandis que la tension nominale reste la même que celle d'un seul condensateur.
Conditions environnementales: La température, l'humidité et l'altitude peuvent toutes avoir un impact sur la capacité haute tension d'un système électrique. Des températures élevées peuvent réduire la rigidité diélectrique des isolants, augmentant ainsi le risque de panne. L’humidité peut également provoquer des courants de fuite en surface, susceptibles d’affecter les performances du système. L'altitude affecte la densité de l'air, qui à son tour affecte la tension de claquage des composants isolés dans l'air.

Méthodes de calcul

Calculs basés sur les condensateurs:
- Condensateur unique: Pour un seul condensateur, la charge (Q) stockée dans un condensateur est donnée par la formule (Q = C\times V), où (C) est la capacité et (V) est la tension aux bornes du condensateur. L'énergie stockée dans un condensateur est (E=\frac{1}{2}CV^{2}). Lors du calcul de la capacité haute tension d'un système avec un seul condensateur, nous devons nous assurer que la tension appliquée ne dépasse pas la tension nominale du condensateur.
- Réseaux de condensateurs: Dans un réseau de condensateurs série, l'inverse de la capacité totale (C_{total}) est la somme des inverses des capacités individuelles, c'est-à-dire (\frac{1}{C_{total}}=\sum_{i = 1}^{n}\frac{1}{C_{i}}). La tension aux bornes de chaque condensateur d'un réseau en série est divisée proportionnellement en fonction de leurs capacités. Dans un réseau de condensateurs parallèle, (C_{total}=\sum_{i = 1}^{n}C_{i}), et la tension aux bornes de chaque condensateur est la même.
Système - Calculs de niveau:
- Calculs de puissance: La puissance (P) dans un système électrique est donnée par (P = VI), où (V) est la tension et (I) est le courant. Dans un système haute tension, nous devons prendre en compte la capacité de tenue en puissance des composants. Par exemple, si une résistance est utilisée dans le système, la puissance dissipée dans la résistance est (P = I^{2}R), et nous devons nous assurer que la puissance nominale de la résistance n'est pas dépassée.
- Coordination de l'isolation: La coordination de l'isolation est cruciale dans les systèmes haute tension. Nous devons calculer la tension de tenue des matériaux isolants utilisés dans le système. Cela implique de prendre en compte des facteurs tels que la tension de tenue aux chocs de foudre, la tension de tenue aux chocs de commutation et la tension de tenue à la fréquence industrielle.

Considérations pratiques

Sécurité: Lorsque vous travaillez avec des systèmes à haute tension, la sécurité est de la plus haute importance. Une isolation, une mise à la terre et des dispositifs de protection appropriés doivent être utilisés pour éviter les chocs électriques et les dommages au système.
Tests et vérification: Après avoir calculé la capacité haute tension d'un système, il est nécessaire d'effectuer des tests pour vérifier l'exactitude des calculs. Cela peut impliquer l'utilisation d'un équipement de test haute tension pour mesurer les performances réelles du système dans différentes conditions.

Conclusion

Le calcul de la capacité haute tension d'un système électrique complexe est un processus à multiples facettes qui nécessite une compréhension approfondie des principes de l'ingénierie électrique, des caractéristiques des composants et des facteurs environnementaux. En tant que fournisseur de capacité haute tension, nous proposons une large gamme de produits de haute qualité, notammentCondensateurs haute tension haute capacité,Condensateur de couplage haute tension, etCondensateur céramique multiplicateur de tension haute tension, pour aider nos clients à construire des systèmes haute tension fiables.

Si vous avez besoin de solutions de capacité haute tension pour vos projets électriques, nous vous invitons à nous contacter pour l'achat et d'autres discussions. Notre équipe d’experts est prête à vous fournir des conseils et un accompagnement professionnels pour assurer le succès de vos projets.
